Se entiende por topología de una red local la distribución física en la que se encuentran dispuestos los ordenadores que la componen. De este modo, existen tres tipos, que podíamos llamar "puros". Son los siguientes:
• Estrella.
• Bus.
• Anillo

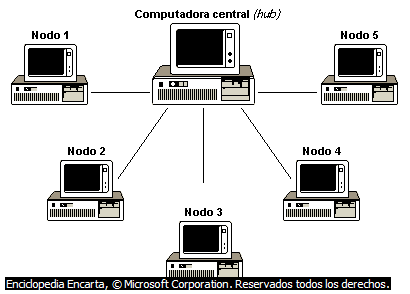

Topología en Estrella.
Esta topología se caracteriza por existir en ella un punto central, o más propiamente nodo central, al cual se conectan todos los equipos, de un modo muy similar a los radios de una rueda.
De esta disposición se deduce el inconveniente de esta topología, y es que la máxima vulnerabilidad se encuentra precisamente en el nodo central, ya que si este falla, toda la red fallaría. Este posible fallo en el nodo central, aunque posible, es bastante improbable, debido a la gran seguridad que suele poseer dicho nodo. Sin embargo presenta como principal ventaja una gran modularidad, lo que permite aislar una estación defectuosa con bastante sencillez y sin perjudicar al resto de la red.
Para aumentar el número de estaciones, o nodos, de la red en estrella no es necesario interrumpir, ni siquiera parcialmente la actividad de la red, realizándose la operación casi inmediatamente.
La topología en estrella es empleada en redes Ethernet y ArcNet.
Topología en Bus
En la topología en bus, al contrario que en la topología de Estrella, no existe un nodo central, si no que todos los nodos que componen la red quedan unidos entre sí linealmente, uno a continuación del otro.
El cableado en bus presenta menos problemas logísticos, puesto que no se acumulan montones de cables en torno al nodo central, como ocurriría en un disposición en estrella. Pero, por contra, tiene la desventaja de que un fallo en una parte del cableado detendría el sistema, total o parcialmente, en función del lugar en que se produzca. Es además muy difícil encontrar y diagnosticar las averías que se producen en esta topología.
D
Topología en Anillo
El anillo, como su propio nombre indica, consiste en conectar linealmente entre sí todos los ordenadores, en un bucle cerrado. La información se transfiere en un solo sentido a través del anillo, mediante un paquete especial de datos, llamado testigo, que se transmite de un nodo a otro, hasta alcanzar el nodo destino.
El cableado de la red en anillo es el más complejo de los tres enumerados, debido por una parte al mayor coste del cable, así como a la necesidad de emplear unos dispositivos denominados Unidades de Acceso Multiestación (MAU) para implementar físicamente el anillo.
A la hora de tratar con fallos y averías, la red en anillo presenta la ventaja de poder derivar partes de la red mediante los MAU's, aislando dichas partes defectuosas del resto de la red mientras se determina el problema. Un fallo, pues, en una parte del cableado de una red en anillo, no debe detener toda la red. La adición de nuevas estaciones no supone una complicación excesiva, puesto que una vez más los MAU's aíslan las partes a añadir hasta que se hallan listas, no siendo necesario detener toda la red para añadir nuevas estaciones.
Dos buenos ejemplos de red en anillo serían Token-Ring y FDDI (fibra óptica)
Topologías híbridas.
Son las más frecuentes y se derivan de la unión de topologías "puras": estrella-estrella, bus-estrella, etc.
Equipos que interconectan redes.
Repetidores.
Los repetidores son equipos que trabajan a nivel 1 de la pila OSI, es decir, repiten todas las señales de un segmento a otro a nivel eléctrico.
El repetidor tiene dos puertas que conectan dos segmentos Ethernet por medio de transceivers (instalando diferentes transceivers es posible interconectar dos segmentos de diferentes medios físicos) y cables drop.
El repetidor tiene como mínimo una salida Ethernet para el cable amarillo y otra para teléfono.
Puentes o Bridges.
Estos equipos se utilizan asimismo para interconectar segmentos de red, (amplía una red que ha llegado a su máximo, ya sea por distancia o por el número de equipos) y se utilizan cuando el tráfico no es excesivamente alto en las redes pero interesa aislar las colisiones que se produzcan en los segmentos interconectados entre sí.
Los bridges trabajan en el nivel 2 de OSI, con direcciones físicas, por lo que filtra tráfico de un segmento a otro.
